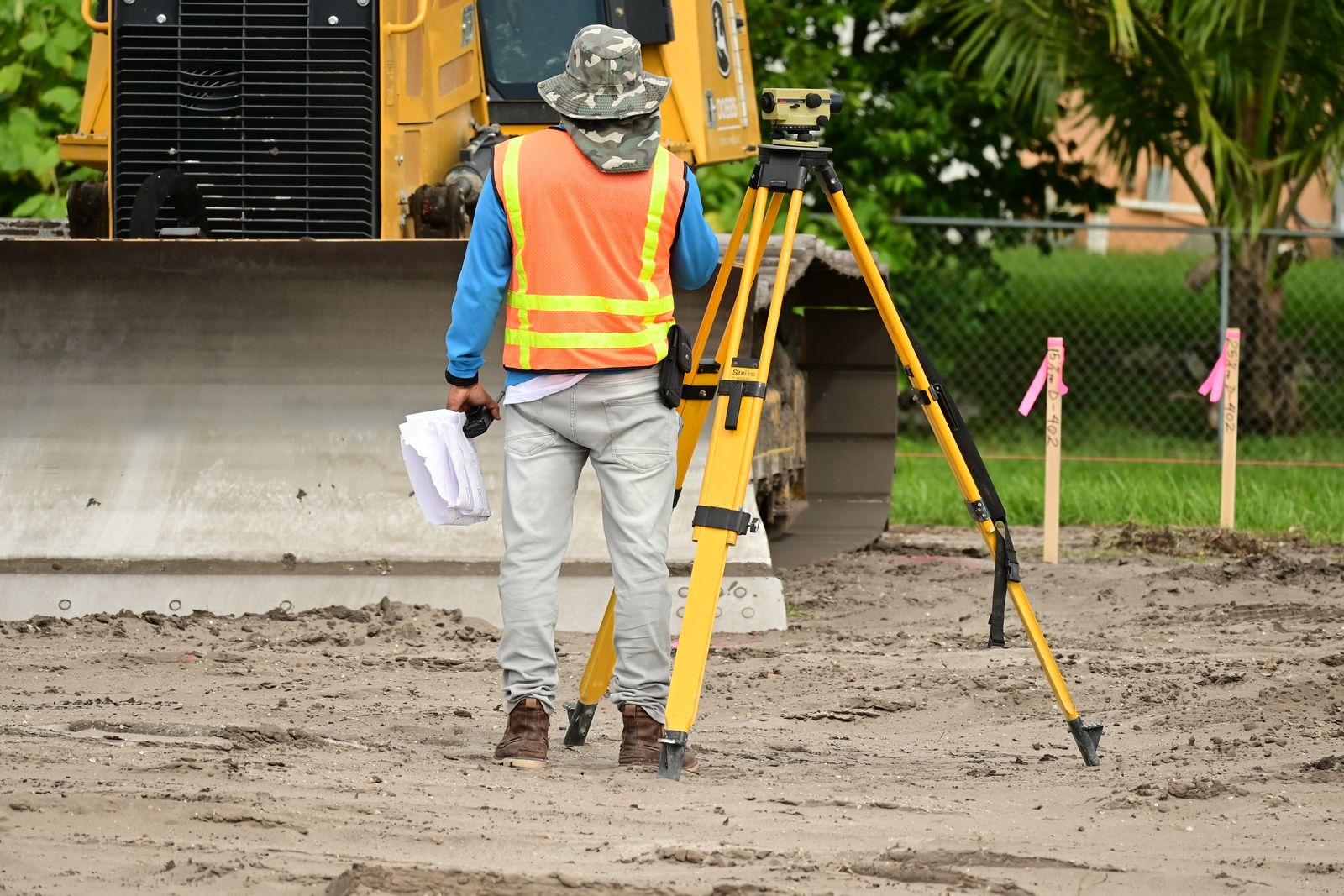

Levantamento topográfico e locação da obra: medir o terreno antes de construir (NBR 13133)

Publicado em 04/10/2026  •  Projetos

Antes da primeira estaca, do primeiro metro cúbico de terra movimentado ou da primeira sapata, existe uma etapa que costuma ser subestimada: medir o terreno de verdade e transferir o projeto do papel para o chão com precisão. São dois serviços distintos — o levantamento topográfico, que descreve o terreno como ele é, e a locação da obra, que marca no solo onde cada parede, pilar e fundação vai ficar. Erros em qualquer um deles aparecem lá na frente, quando já custam caro: casa avançando sobre o recuo, garagem com rampa impossível, esgoto sem caimento para a rede pública.

O que é o levantamento topográfico

O levantamento topográfico é o conjunto de medições de ângulos, distâncias e desníveis que gera uma representação fiel do terreno: divisas, dimensões reais, árvores, construções existentes, postes, meio-fio, redes de água e esgoto e, principalmente, o relevo. No Brasil, a execução desse serviço é regida pela ABNT NBR 13133:2021 — Execução de levantamento topográfico, que estabelece os procedimentos e as tolerâncias admitidas para medidas angulares, lineares e de desnível, de forma que o método e os instrumentos sejam compatíveis com a finalidade do trabalho.

Há dois tipos principais:

• Planimétrico: registra apenas a projeção horizontal — formato do lote, medidas das divisas, área, posição de elementos existentes. Serve para conferir se o terreno bate com a matrícula, por exemplo.
• Planialtimétrico: soma à planta as cotas de altura, normalmente representadas por curvas de nível e pontos cotados. É o que o arquiteto e o engenheiro precisam para projetar a implantação da casa, os cortes e aterros, as rampas e a drenagem.

Por que ele importa tanto em Piranga e na Zona da Mata

Em terreno de encosta — a regra, e não a exceção, em boa parte da Zona da Mata mineira — o relevo define quase tudo: em que cota fica o piso térreo, quanto de corte e aterro será necessário, se haverá muro de arrimo, por onde a água de chuva vai escoar e se o esgoto chega à rede pública por gravidade ou precisa de bombeamento.

Sem curvas de nível confiáveis, o projeto é feito "no olho" e os ajustes acontecem durante a obra, quando cada metro cúbico de terra a mais ou a menos vira custo de máquina, caminhão e contenção.

O que um bom levantamento deve entregar

• Planta com perímetro, medidas das divisas, ângulos e área calculada, comparada com a matrícula do imóvel.
• Curvas de nível e pontos cotados em quantidade suficiente para representar o relevo, incluindo taludes, valas e afloramentos de rocha.
• Posição da rua, do meio-fio, de postes, árvores, construções vizinhas próximas da divisa e de redes públicas (com a cota das caixas de esgoto e de drenagem, quando acessíveis).
• Uma ou mais referências de nível (RN) materializadas no local — marcos que permanecem na obra e servem de base para todas as cotas da construção.
• Memorial descritivo e arquivo digital (DWG ou similar), além da responsabilidade técnica do profissional (ART, RRT ou TRT, conforme o conselho).

Os levantamentos atuais costumam ser feitos com estação total e receptores GNSS, e o referencial geodésico oficial do Brasil é o SIRGAS2000, adotado como sistema único pelo IBGE desde 2015. Para um lote urbano, amarrar o levantamento a coordenadas oficiais nem sempre é exigido, mas facilita a vida em futuras retificações de área, desmembramentos ou regularizações.

E no imóvel rural?

Para propriedades rurais, existe uma exigência adicional: o georreferenciamento certificado pelo Incra, criado pela Lei 10.267/2001 e regulamentado pelo Decreto 4.449/2002. Ele é exigido em transferências, desmembramentos, parcelamentos e remembramentos, e a certificação é feita no sistema SIGEF. Em outubro de 2025, o Decreto 12.689/2025 unificou e prorrogou o prazo para imóveis de qualquer tamanho até 2029. Se a obra for em sítio ou chácara que ainda vai ser desmembrada ou vendida, vale planejar os dois serviços juntos.

Locação da obra: do projeto para o chão

Com o projeto aprovado, a locação marca no terreno a posição exata dos eixos das paredes, pilares e fundações. O método mais usado em obras residenciais é o gabarito: um cercado de tábuas niveladas, apoiado em pontaletes, contornando toda a construção a uma pequena distância do perímetro. Nas tábuas são marcados os eixos com pregos; linhas de náilon esticadas entre esses pregos reproduzem a planta no ar, e com prumo os pontos são transferidos para o solo.

A referência de custos da Caixa, o SINAPI, tem composição específica para esse serviço (código 99059), que descreve o gabarito de tábuas corridas com pontaletes a cada 2,00 m, a 1,00 m de altura do solo, enterrados 0,50 m e chumbados com concreto, com travamento a cada 4,00 m e nível conferido a cada pontalete.

Cuidados que evitam retrabalho

• Comece pela divisa e pelos recuos: a locação parte de pontos confirmados no levantamento, não de cercas ou muros existentes.
• Confira o esquadro: diagonais iguais em retângulos (ou o clássico triângulo 3-4-5) antes de marcar qualquer eixo.
• Gabarito nivelado e travado: tábuas niveladas com nível laser ou mangueira, e escoras suficientes para a linha esticada não deslocar o conjunto.
• Eixos, não faces: marcar pelo eixo das paredes e pilares reduz a confusão com espessuras de reboco e de bloco.
• Cotas a partir da RN: o nível do piso acabado, do fundo das valas e das caixas de esgoto deve sair da referência de nível, e não do "chão mais alto" do terreno.
• Conferência antes de concretar: o responsável técnico deve verificar a locação antes da escavação das fundações — corrigir uma sapata fora do lugar depois de concretada é muito mais caro.

Quem faz e quando contratar

O levantamento topográfico deve ser feito por profissional habilitado no conselho correspondente (CREA, CAU ou CFT), com o respectivo registro de responsabilidade técnica. O momento certo é antes da compra do terreno, se possível, e obrigatoriamente antes do estudo preliminar do projeto — junto com a sondagem do solo, ele é o ponto de partida da implantação. A locação, por sua vez, acontece logo após a limpeza e a terraplenagem, sob supervisão do engenheiro responsável pela obra.

Na Electo Maciel Construtora, levantamento planialtimétrico, sondagem e locação conferida fazem parte do início de cada obra, porque é nessa fase que se evitam os erros mais difíceis de desfazer. Se você tem um terreno em Piranga ou região e quer saber o que ele permite construir, fale com a nossa equipe antes de fechar o projeto.

Fontes

• ABNT NBR 13133:2021 — Execução de levantamento topográfico
• Caixa / SINAPI — Caderno técnico de Locação de Obras, composição 99059 (gabarito de tábuas corridas pontaletadas a cada 2,00 m, AF_03/2024)
• IBGE — Resolução PR nº 1/2015 (SIRGAS2000 como sistema geodésico de referência oficial)
• Lei 10.267/2001, Decreto 4.449/2002 e Decreto 12.689/2025 — georreferenciamento de imóveis rurais e certificação no SIGEF/Incra
